OnFRA

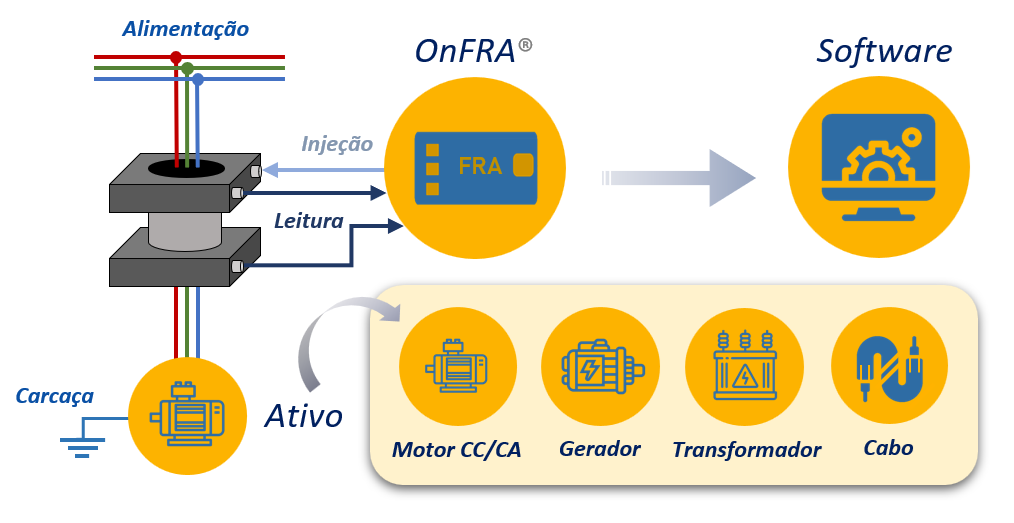

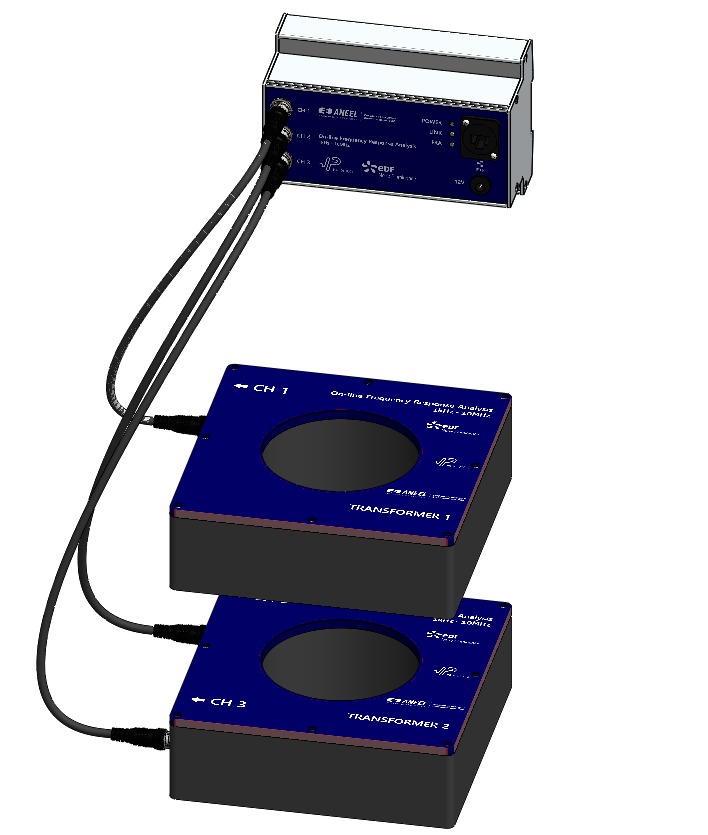

O OnFRA é um sistema de monitoramento on-line do isolamento de máquinas elétricas através da técnica de Análise pela Resposta em Frequência (FRA).

O sistema monitora motores, transformadores e geradores independentemente da faixa de tensão de operação da máquina.

O monitoramento é feito através da injeção de sinais de alta frequência no ativo sob análise. Por meio da resposta que o equipamento monitorado apresenta em relação aos sinais injetados, o OnFRA fornece informações da condição atual do dielétrico da máquina. Além disso, com o uso de análises estatísticas e o acompanhamento periódico da máquina elétrica monitorada, o equipamento realiza o diagnóstico precoce de falhas de isolamento.

Saiba mais

Fractive

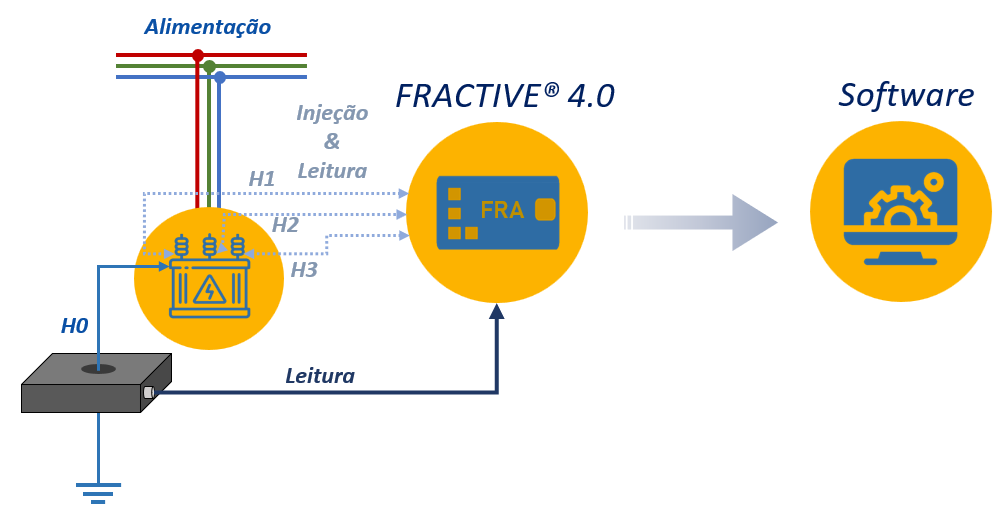

O sistema FRACTIVE 4.0 consiste em uma solução para monitoramento contínuo de buchas condensivas de alta e extra alta tensão em transformadores de potência, reatores de derivação e demais equipamentos elétricos de alta criticidade. Desenvolvido com base na técnica SFRA (Sweep Frequency Response Analysis), o sistema realiza a injeção de sinais de tensão em alta frequência diretamente nos taps de teste das buchas, monitorando as respostas elétricas resultantes em tempo real. Diferente de métodos convencionais de medição de corrente de fuga ou de tangente delta offline, o FRACTIVE 4.0 proporciona uma avaliação contínua da integridade do isolamento capacitivo, mesmo com o equipamento em operação e sob carga.

O sistema é composto por uma unidade de geração e injeção de sinais de varredura em ampla faixa de frequência, que aplica um espectro amplo de frequências no tap de teste da bucha. Em paralelo, sensores de corrente de alta frequência, acoplados ao caminho de aterramento ou ao próprio tap de teste, capturam as respostas de corrente associadas a cada uma das frequências injetadas. Esses sinais são processados por uma unidade de controle e análise, responsável por gerar o espectro de impedâncias da bucha monitorada. A comparação dessas curvas espectrais ao longo do tempo permite identificar alterações sutis no isolamento, relacionadas a processos de degradação como contaminação do óleo interno, delaminação do papel isolante e afrouxamento de camadas capacitivas.

A técnica adotada no FRACTIVE 4.0 supera limitações presentes em sistemas convencionais, que se baseiam exclusivamente na corrente de fuga. Enquanto métodos tradicionais são sensíveis a variações de temperatura e tensão de operação, o FRACTIVE 4.0, ao trabalhar diretamente com o espectro de impedâncias em alta frequência, oferece uma avaliação mais robusta e insensível a essas variáveis de operação. O sistema ainda incorpora o índice ASLE (Absolute Sum of Logarithmic Error), um indicador estatístico que quantifica objetivamente o grau de alteração das impedâncias da bucha em relação ao seu estado de referência, permitindo a emissão de alertas precoces com elevado grau de confiabilidade.

O sistema FRACTIVE 4.0 pode ser aplicado em equipamentos com aterramento solitário ou múltiplo, adaptando-se à topologia da subestação ou da instalação industrial. A integração com plataformas de supervisão, como o Elipse E3, garante que as informações de condição das buchas sejam correlacionadas com outros parâmetros operacionais do transformador, como temperatura, gases dissolvidos e vibração. Essa abordagem integrada, associada à capacidade de monitoramento contínuo e sensibilidade às alterações incipientes, posiciona o FRACTIVE 4.0 como uma solução inovadora e estratégica para a gestão da saúde de ativos críticos no setor elétrico.
