OnFRA
O OnFRA é um sistema de monitoramento on-line do isolamento de máquinas elétricas através da técnica de Análise pela Resposta em Frequência (FRA).
O sistema monitora motores, transformadores e geradores independentemente da faixa de tensão de operação da máquina.
O monitoramento é feito através da injeção de sinais de alta frequência no ativo sob análise. Por meio da resposta que o equipamento monitorado apresenta em relação aos sinais injetados, o OnFRA fornece informações da condição atual do dielétrico da máquina. Além disso, com o uso de análises estatísticas e o acompanhamento periódico da máquina elétrica monitorada, o equipamento realiza o diagnóstico precoce de falhas de isolamento.
Hardware

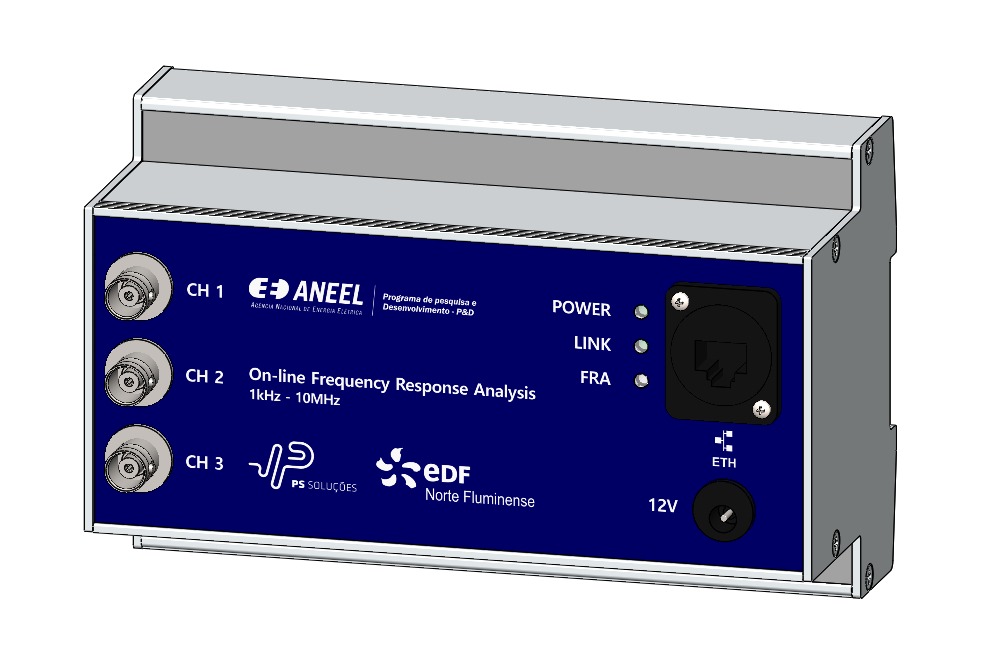

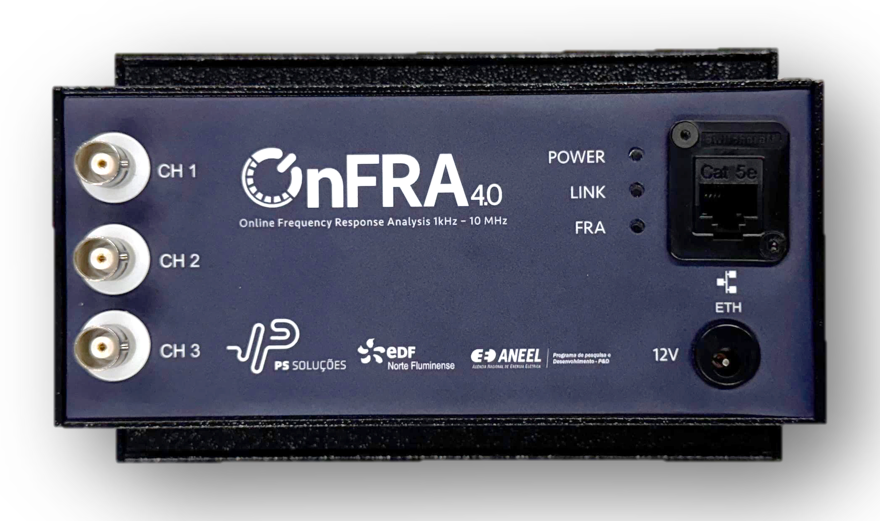

O hardware de varreduras do OnFRA foi desenvolvido especialmente para aplicações industriais, possui alta resistência mecânica e blindagem contra interferências externas. O equipamento é facilmente instalado em um painel elétrico e possui interface de rede para comunicação remota. Suas principais características são:
- Alimentação de 12V.
- Tensão de saída: 10 Vpp.
- Faixa de análise: 1 kHz a 10 MHz.
- Taxa de amostragem: 125 MHz.
- Filtragem analógica de ruídos.
O equipamento ainda compreende duas bobinas, uma de injeção e uma de leitura, para acoplamento indutivo com o circuito do ativo analisado. Desta forma, toda a análise é realizada de forma on-line, ou seja, com a máquina em operação.
Software

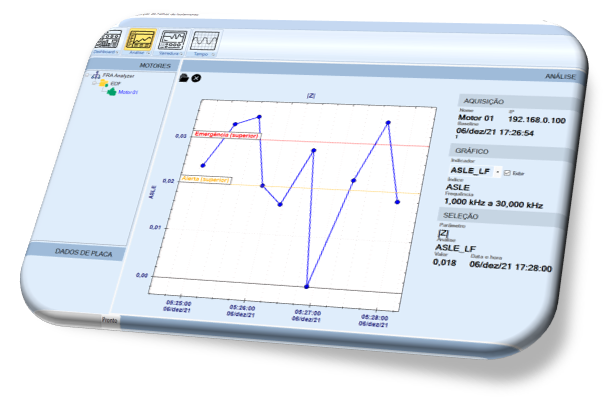

O software do OnFRA, através de uma interface intuitiva, fornece ao usuário um ambiente completo de análise, com todas as ferramentas necessárias para o monitoramento contínuo do ativo. As principais funcionalidades do software são:
- Configuração de operação do sistema de varreduras.
- Configuração de alarmes para diversos tipos de falhas e níveis de severidade.
- Monitoramento de diferentes tipos de falhas de isolamento.
- Visualização de sinais no domínio do tempo e da frequência.
- No domínio da frequência, podem ser visualizados os espectros de Impedâncias, Resistências Paralelas, Capacitâncias Paralelas e Tangentes Delta.
- Visualização de gráficos de tendências para as falhas monitoradas.

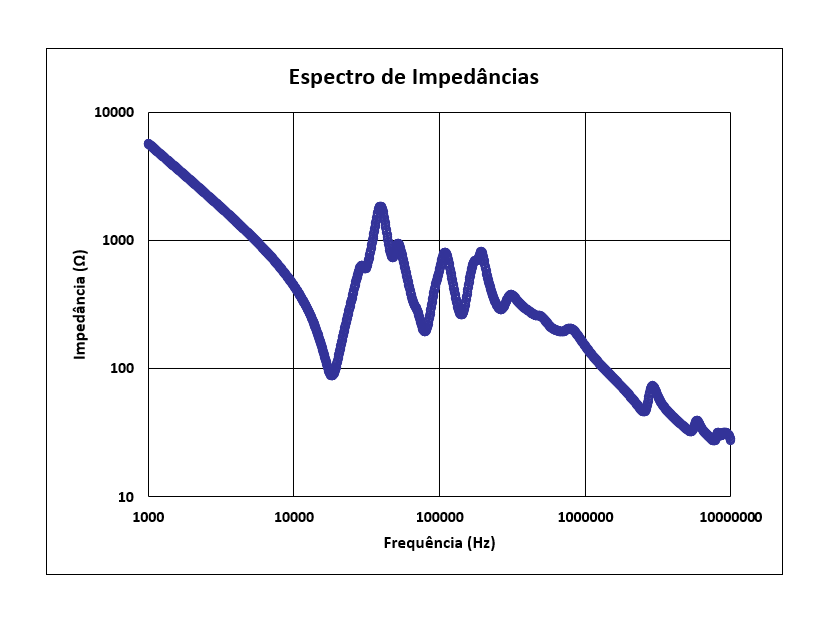

Espectro de impedâncias online de um motor sob análise

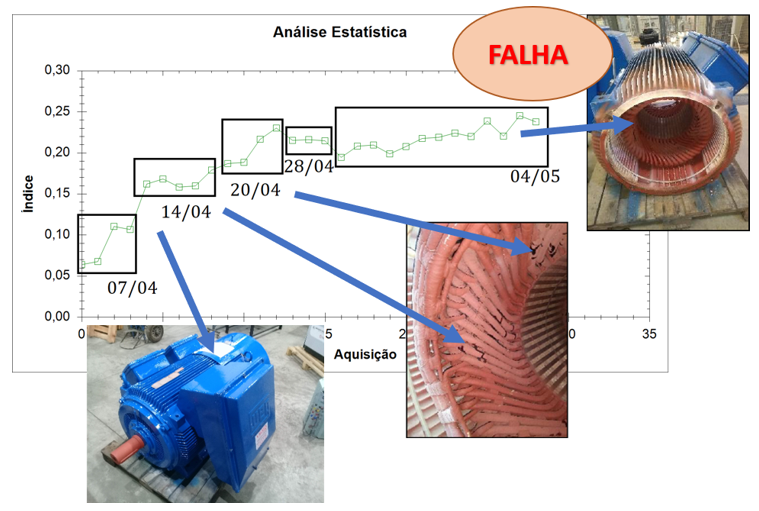

Exemplo de falha por envelhecimento térmico do isolamento
