Hardware

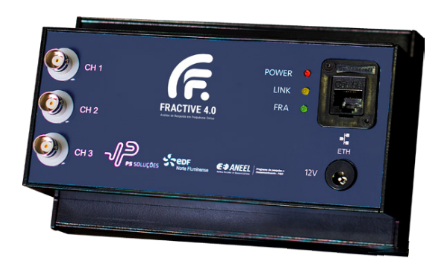

O sistema é composto por uma unidade de geração e injeção de sinais de varredura em ampla faixa de frequência, que aplica um espectro amplo de frequências no tap de teste da bucha. Suas principais características são:
- Alimentação de 12V.
- Tensão de saída: 10 Vpp.
- Faixa de análise: 1 kHz a 10 MHz.
- Taxa de amostragem: 125 MHz.
- Filtragem analógica de ruídos.
Em paralelo, sensores de corrente de alta frequência, acoplados ao caminho de aterramento ou ao próprio tap de teste, capturam as respostas de corrente associadas a cada uma das frequências injetadas.
Modos de falha
Os modos de falhas são analisados por parâmetros calculados diretamente (tg δ, Cp, Rp etc.) e por indicadores de desvio (ASLE) em diferentes faixas de frequência a partir de uma referência (baseline). Os principais modos de falha são:
- Delaminação interna.
- Presença de gás entre camadas.
- Rompimento parcial da isolação.
- Desbalanceamento capacitivo.
- Mau contato em terminais.
- Carbonização incipiente.
