Transdutores de Corrente


A PS Soluções oferece todo tipo de transdutor de corrente para aplicação em monitoramento remoto e diagnóstico de falhas. Trabalhamos com transdutores de corrente tipo TC (Transformador de Corrente) e Rogowsky. Veja abaixo alguns dos principais transdutores disponíveis.

Transdutor de Corrente Alternada PS-TC

O PS-TC é um transdutor de corrente tipo TC para corrente alternada (AC) de baixo custo e fabricação nacional, para aplicações remotas. Com design de núcleo bipartido e suporte para fixação em trilho DIN, este transdutor é a solução ideal para aplicações remotas para correntes alternadas de até 1000 Amperes.

Características Mecânicas:
Dimensões: 107,5 x 107,5 x 47,5 mm
Dim. da janela interna: 65,5 x 55,5 mm
Peso: 630 g
Material: policarbonato
Conector: coaxial (BNC Fêmea 50R)
Desenho: fixação em trilho DIN e núcleo bipartido;

Especificações Técnicas:
Escalas: 250, 500 e 1000 A (RMS)
Erro Máximo de Relação: 2%
Defasagem Máxima: <1,0°
Impedância de Carga: 1,0 Ω
Tensão de Operação: 600 VAC (tensão em cabo nu)
Temp. de Operação: 0 a 60°C
Tensão Saída: 1,0 VAC (secundário)
Faixa de Passagem Mínima: 30 Hz a 10 kHz

Documentos Adicionais

Manual de Uso – rev04 (acesso restrito)


Transdutor de Corrente Alternada PS-TT50


O PS-TT50 é um transdutor de corrente tipo TC para corrente alternada (AC) com dimensões reduzidas, que representa um ótimo custo benefício, especialmente para o monitoramento e análise de motores de baixa tensão.

Características Mecânicas:

Dimensões: 36,5 x 54 x 31,5 mm
Diâmetro da janela interna: 8 mm
Peso: 80 g
Desenho: núcleo bipartido com fixação por abraçadeira

Especificações Técnicas:

Escala: 5 A, 50 A (RMS)
Acuidade: ±1%
Erro de Linearidade: 0,1%
Defasagem: 1,5° ± 1,0°
Tensão de operação: 300 VAC em cabo nu
Temperatura de operação: -25°C a 70°C
Tensão de Saída: 1,67 VAC (secundário)

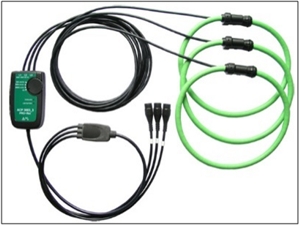

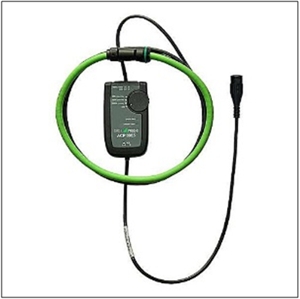

Transdutor de Corrente Rogoswky ACP-3000A


O ACP-3000A é um transdutor de corrente por efeito Rogowsky capaz de medir correntes alternadas (AC) de até 3000 A. Por ser flexível e com grande diâmetro, é ideal para a utilização com coletores como o Preditor Portátil.


3005 (1/24)

3003 (3/24)

Características Mecânicas:

Diâmetro da cabeça de medição: 29 cm
Desenho: cabeça de medição flexível

Especificações Técnicas:

Escalas: 30/300/3000 A
Acuidade: ±1% da leitura, ±0.1A (30 A); ±1% da leitura, ±1A (300A/3000A)
Defasagem máxima menor que 1 grau
Faixa de passagem mínima de 10 Hz a 10 kHz
Impedância de carga: > 100 kΩ
Tensão de operação: 1000 VAC (RMS ou DC) em cabo nu
Temperatura de operação: -20°C a 65°C
