Hardware Preditor

Em sua segunda geração, o hardware de aquisição do Preditor, desenvolvido pela PS Soluções, é capaz de fazer amostragem simultânea de até seis sinais. Ele foi desenvolvido para ser prático e flexível, podendo ser fixado em um painel elétrico ou transportado pela planta juntamente com um coletor de dados. Ele utiliza padrão ethernet e o protocolo TCP/IP para receber comandos e enviar sinais remotamente, suas principais características são:

 » 6 canais simultâneos de aquisição com entrada tipo BNC;
 » Conversor analógico-digital de 16 bits;
 » Taxas de amostragem de 1684,8 e 8192 Hz (resolução espectral de até 0,0125 Hz);
 » Amplificadores programáveis para ajuste da faixa de operação;
 » Condicionamento analógico de sinais (filtros anti-aliasing, amplificação);
 » Pré-processamento digital.

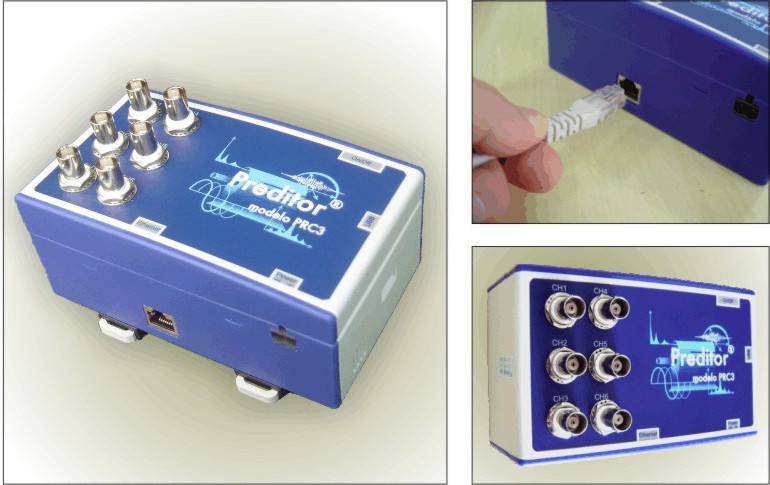

Hardware Preditor - clique na figura para
visualizá-la com maior resolução.

Veja a lista de transdutores compatíveis com o hardware Preditor.

Da bolsa para o painel e vice versa. Monitoramento de 6 motores com o mesmo hardware, sem limite de pontos.

  Software Preditor

O software do Preditor é uma ferramenta completa de obtenção, análise e gerenciamento de sinais elétricos de motores. Como ferramenta de análise, o programa oferece diversas funcionalidades, dentre elas:

 » Configuração e organização de diversos motores para monitoramento;
 » Modo manual e automático de aquisição de sinais;
 » Visualização de sinais no domínio do tempo e da freqüência;
 » Estimação automática e confiável, por método proprietário, da velocidade rotórica do motor;
 » Identificação automática de componentes e padrões de falhas - auxílio ao diagnóstico;
 » Exibição da tendência de evolução de todos os padrões de falha monitorados;
 » Configuração de alarmes com diferentes faixas de operação;

Telas do software Preditor:

Clique nas figuras para visualizá-las com maior resolução.
Tela de Abertura	Auxílio ao Diagnóstico
Analisador de Energia	Monitoramento da Carga

  Preditor Portátil

O Preditor Portátil usa um computador móvel tipo PDA (Personal Digital Assistant). Ele é pequeno, prático e comunica-se com o hardware de aquisição através de sua interface wireless (WLAN).

Rodando sobre o sistema operacional Microsoft Windows Mobile™, o software de aquisição do Preditor Portátil é simples, fácil e orientado para coleta de dados.

Seu objetivo é tornar o processo de coleta o mais simples e rápido possível, para que você possa se concentrar no que realmente importa.

Veja alguns detalhes:

Clique nas figuras para visualizá-las com maior resolução.
PocketPC™	Tela de ajuda	Tela de visualização	Tela de aquisição
